Tvarový monitoring
Geosnake / Geohad
Inovativní modulární systém pro monitoring geologických struktur, svahů, skal a stavebních konstrukcí. Sleduje pomalé pohyby a deformace v reálném čase — konfigurovatelný do délky až 200 m s nízkou spotřebou energie a bateriovým provozem.
Kontaktujte násTriaxiální MEMS akcelerometr pro dynamická i statická měření

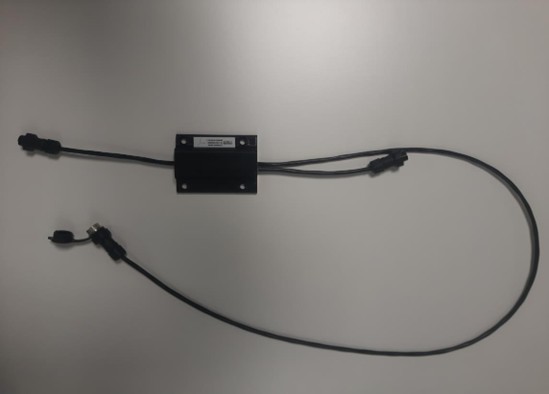

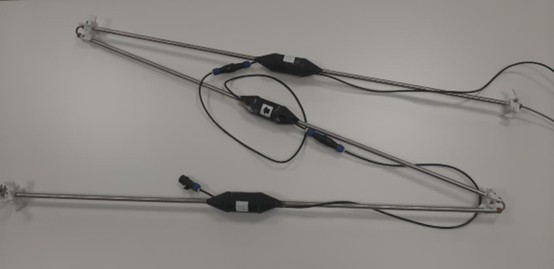

Konfigurovatelný systém propojených segmentů
Volitelný analogový vstup pro měření dalších veličin
Volitelné připojení externích teplotních senzorů
O produktu
Geosnake je inovativní řešení pro monitoring geologických struktur — svahů, skalních masivů i stavebních konstrukcí. Systém využívá řadu senzorových segmentů pro sledování pomalých pohybů a deformací v reálném čase, což umožňuje rychlou reakci na potenciální rizika.
Jedná se o škálovatelnou univerzální měřicí řídicí jednotku pro dynamická i statická měření s nízkou spotřebou energie umožňující bateriový provoz. Dynamické měření probíhá ve přesném, agregovaném i kontinuálním režimu. Systém umožňuje nastavení alertů na naměřená data a spouštění měření na základě iniciační události, včetně komunikace mezi zařízeními.

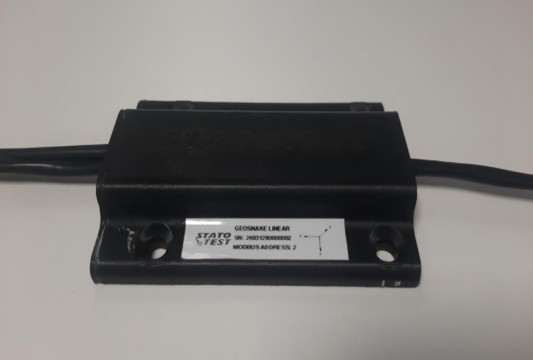

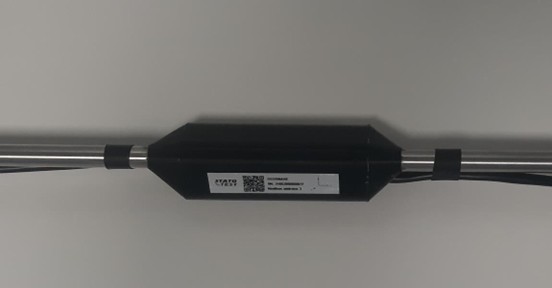

Geosnake nabízí dvě varianty montáže: Geosnake Linear — montáž šrouby (4 otvory) nebo průmyslovým lepidlem, určený pro tvarový monitoring konstrukcí, budov, tunelů, mostů a kolejí; Geosnake Geobore — určený pro instalaci do vrtu (geobore), smontovaný na tyči s nastavitelnou délkou odpovídající geotubě s flexibilním vodícím prvkem.
Technické parametry
| Akcelerometr (triaxiální MEMS) | přesnost 0,001°, rozsah ±2/4/8 g, vzorkování až 500 Hz |
| Magnetometr (kompas, triaxiální) | přesnost 0,1-1° |
| Teploměr | interní + volitelně až 10 externích |
| Volitelné senzory | digitální senzory na sběrnici IIC nebo RS485 |
| Volitelný AD převodník | 1× 12 bit pro měření analogových veličin |
| Interní komunikace | RS485 |
| Bezdrátové připojení | Bluetooth (konfigurace a diagnostika) |
| Maximální délka systému | až 200 m |
| Montáž — Linear | 4 šrouby nebo průmyslové lepidlo |
| Montáž — Geobore | instalace do vrtu na nastavitelné tyči |
| Revize datového listu | 0225 |
Galerie
